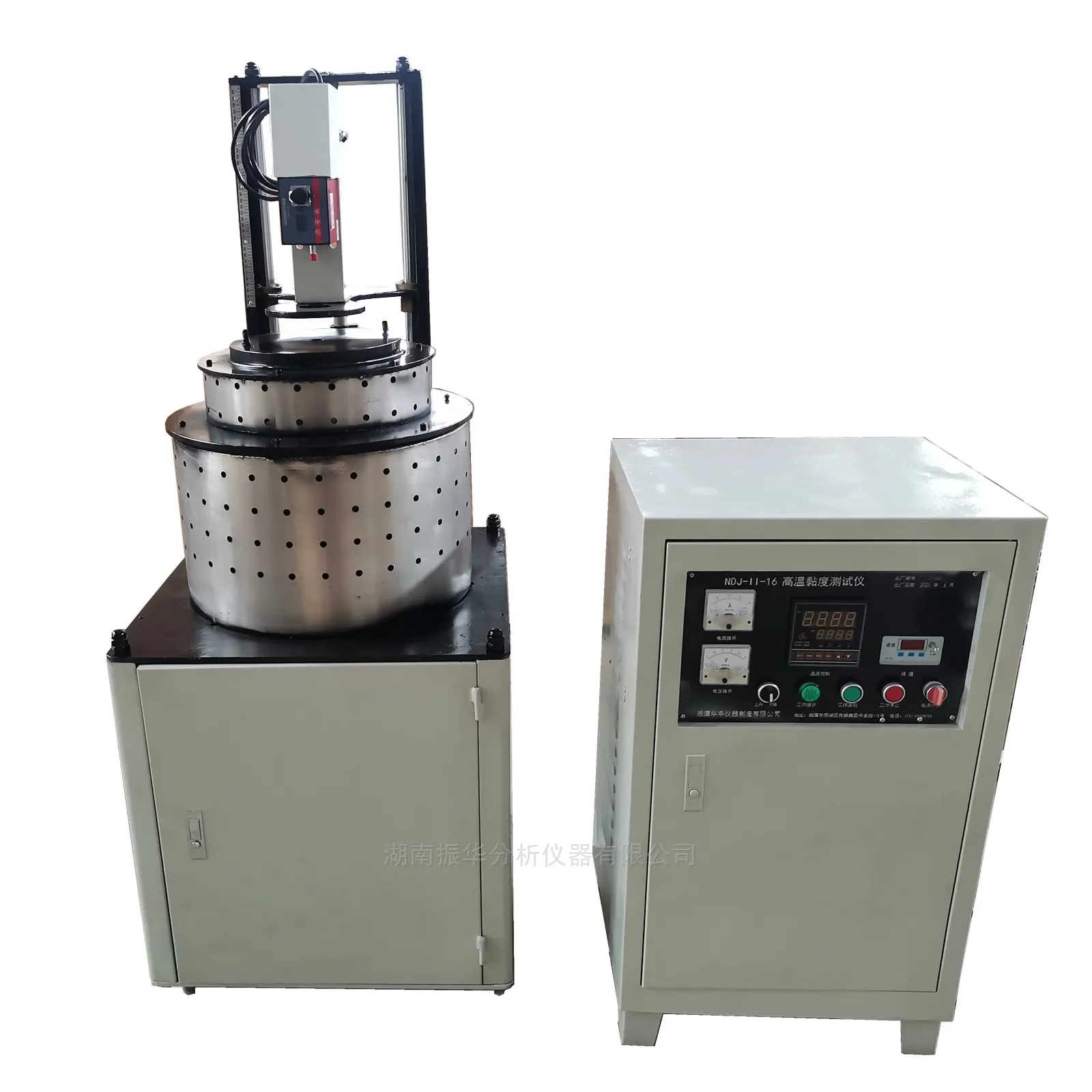

高温粘度计：熔融态物质的流动性能评价仪

　　玻璃熔体、陶瓷釉料、熔融金属、焊锡膏及高温聚合物等材料在液态或熔融态的粘度，直接影响到它们的成型工艺、流平性、浸润性以及最终产品的性能。常温粘度计无法承受数百甚至上千摄氏度的高温，而高温粘度计是专门设计用于测量高温条件下熔体粘度的仪器。它采用特殊的加热炉、耐高温测量转子和精密扭矩传感器，在受控气氛中对高温熔体的粘度进行连续测量，为玻璃制造、金属铸造和陶瓷生产等行业提供关键的工艺参数。本文将系统介绍粘度计的工作原理、类型选择及应用领域。


　　一、工作原理与仪器类型

　　高温粘度计常用的工作原理是旋转法，分为同轴圆筒式、锥板式和转子式三种类型。同轴圆筒式粘度计由一个外圆筒和一个内圆筒组成，外圆筒固定或旋转，内圆筒通过扭丝或扭矩传感器悬吊。将试样填充于两圆筒之间的环形间隙中，加热至熔融状态后，驱动外圆筒以恒定角速度旋转，熔体对旋转产生粘性阻力，这个阻力传递到内圆筒使其产生一个偏转角，通过测量偏转角或维持内圆筒位置所需的反向扭矩计算粘度值。该方法适用于玻璃熔体、熔渣等中等粘度范围的样品。

　　转子式粘度计的原理与常温旋转粘度计类似，将一个特定形状的转子浸入熔融试样中，通过电机驱动转子以恒定转速旋转，测量转子受到的粘性扭矩。扭矩与熔体的动力粘度成正比。转子式结构简单、操作方便，转子形状有圆柱形、桨叶形和T形等，分别适用于不同粘度范围和不同流动特性的材料。测量粘度范围可通过更换转子和改变转速来调整，适用性广。

　　在高温测量的特殊性方面，粘度计需要解决几个关键技术问题。加热炉将样品加热至试验温度，最高温度可达一千七百摄氏度，炉体采用二硅化钼或硅碳棒加热元件，保温层使用氧化铝纤维或陶瓷纤维，外设水冷套降低外壳温度。测温热电偶直接插入熔体中或紧贴坩埚外壁，精确监测样品温度。气氛控制系统可通入氮气、氩气等惰性气体，防止高温下氧化。测量转子的材料需在高温下具有足够的强度、抗蠕变性和化学惰性，常用的有铂金、铂铑合金、氧化铝陶瓷等。转子与驱动轴之间的连接需通过特殊设计，保证高温下的同轴度和传扭精度。

　　二、测试方法与数据处理

　　高温粘度测试的准备工作至关重要。试样需去除气泡和杂质，对于玻璃和陶瓷釉料通常需要预先熔化浇铸成块，再装入铂金或氧化铝坩埚中。加温程序需根据试样的软化温度和熔化温度设定，升温速率不宜过快，防止坩埚破裂或试样飞溅。到达测试温度后，需要恒温一段时间确保试样熔融且温度均匀，再进行粘度测量。

　　测量过程中通常进行温度扫描或恒温测量。温度扫描模式下，以设定的降温速率从高温向低温连续测量粘度变化，获得粘度-温度曲线，对于玻璃材料可以确定工作点、软化点和退火点等特征温度。恒温测量模式下，在固定温度点持续测量粘度随时间的变化，用于研究熔体的均匀性、挥发损失或结构弛豫。选择转子转速时需平衡测量精度和流动状态，转速过低扭矩信号弱，转速过高可能引起湍流或熔体破裂。

　　数据处理时，粘度计测量得到的是绝对粘度值，单位为帕斯卡·秒或厘泊。对于非牛顿流体，表观粘度随剪切速率变化，需要测量不同转速下的粘度值外推至零剪切速率。高温下熔体的密度变化会影响运动粘度的计算，如需获得运动粘度，需另行测量熔体密度。玻璃中的气泡和未熔物颗粒会导致粘度读数波动，通常需要对数据进行平滑处理或取多次测量的平均值。

　　三、典型应用与使用维护

　　高温粘度计在玻璃制造业中应用最为广泛。用于测定浮法玻璃、瓶罐玻璃、特种玻璃的粘度-温度曲线，确定熔制温度、澄清温度、成型温度和退火温度等关键工艺参数。在陶瓷和釉料行业，用于测量釉浆的粘度以及熔块釉在熔融状态下的流动性。在金属和合金行业，用于测量液态焊锡、铝、锌、铜及铁合金的粘度，指导铸造和连铸工艺。在熔渣和熔盐领域，用于冶金熔渣和电化学熔盐的流变特性研究。

　　使用粘度计需要特别注意安全操作。高温熔体可能飞溅，操作时应佩戴防护面罩和耐高温手套。在高温下打开炉门时应站在一侧，避免直面热气冲射。坩埚和转子在高温下强度降低，取放时应使用专用工具，轻拿轻放，防止断裂。铂金制品价格昂贵，应严格避免与碳或磷直接接触，防止污染和脆化。每次测试后将铂金转子在稀盐酸中浸泡清洗，去除表面残留物。

　　设备的日常维护包括检查加热元件的老化情况，发现裂纹或阻值异常应及时更换。清洁炉膛内的挥发物沉积，防止污染样品或影响温度均匀性。定期校准扭矩传感器和温度传感器，建议使用标准粘度硅油和标准物质进行验证。长期不使用时，应放置在干燥环境中，防止电路受潮。

　　高温粘度计将粘度测量的温度边界从常温拓展至千度以上，为高温熔体的流动行为研究提供了量化工具。它使玻璃熔制、金属铸造等高温工艺从经验控制走向科学化、参数化管理。
