玻璃软化点仪操作笔记：测“软化”温度，要的是精确和稳定

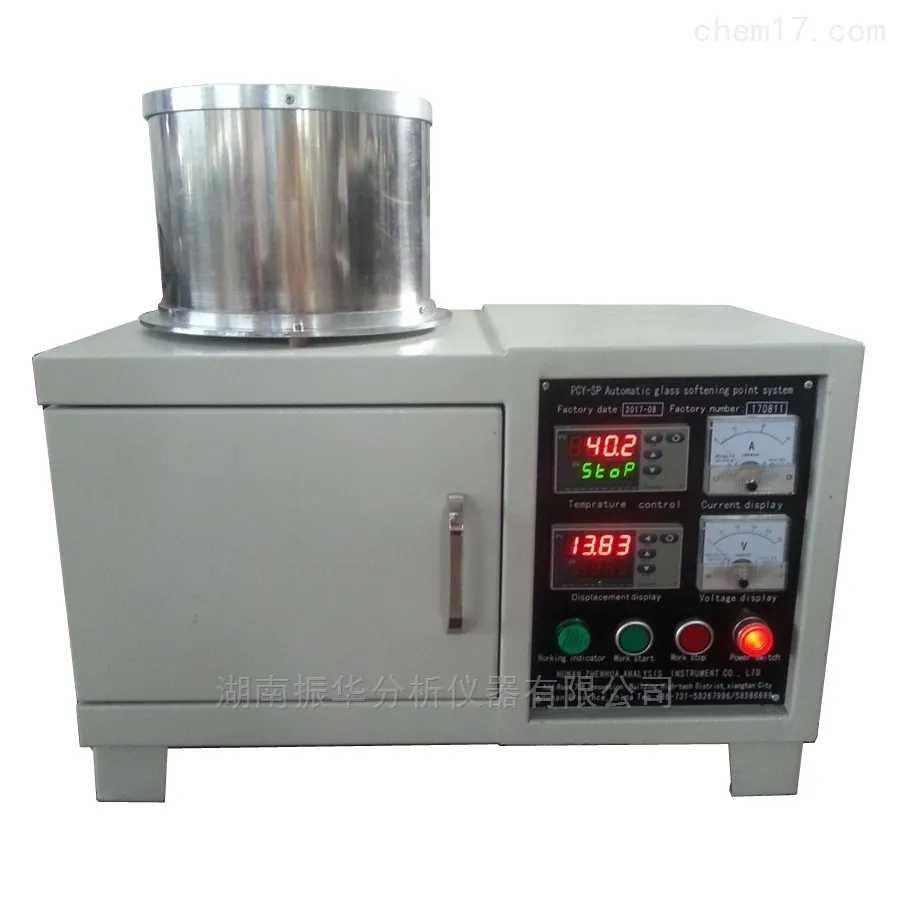

玻璃软化点仪（又称玻璃软化温度测试仪或玻璃退火温度测试仪）是一种用于测定玻璃在升温过程中由固态向粘弹态转变的特定温度点的仪器，广泛应用于玻璃制造、质量控制及材料研发领域。玻璃没有固定的熔点，而是在一个温度范围内逐渐软化。软化点是衡量玻璃热稳定性和加工温度的重要参考指标。常见的测定方法包括膨胀法、弯沉法和热机械分析法，其中弯沉法因操作直观、对样品尺寸要求适中而被广泛采用。以下从操作者角度，梳理玻璃软化点仪日常使用中的关键操作要点。

样品制备与尺寸精度

• 玻璃样品的尺寸和形状直接影响测量结果。对于弯沉法，样品通常制成条状或棒状，两端支撑在支点上，中间受载。样品需要切割或磨制成规定尺寸，边缘应平整光滑，无崩边、裂纹或气泡，否则在升温过程中可能在这些缺陷处发生断裂，导致测量失败。

• 测量样品尺寸前，用精度足够的量具（如游标卡尺或千分尺）测量样品的长度和直径（或截面尺寸），记录原始数据。样品尺寸的变化会改变其在相同温度下的形变速率，因此在数据处理时需要将其纳入计算。

样品的清洗与安装

• 样品表面如有油污、手汗或灰尘，在加热过程中可能碳化或产生挥发物，污染炉膛并影响测量信号的稳定性。使用前用无水乙醇或丙酮清洗样品，用软布擦干后，再用镊子将样品放置在测试台上。

• 将样品放置在两个支撑点上，确保样品水平且两端支撑均匀。支撑点与样品接触处应保持平滑，避免应力集中导致样品早期断裂。放置时注意使样品中心位置与加载机构对齐。

温度程序设置

• 在控制软件中设定升温速率和温度范围。软化点的测定通常采用恒定升温速率（如3-5℃/min），速率过高会导致热滞后效应，使测得的软化点向高温偏移；速率过低则延长测试时间，降低效率。根据玻璃类型和测试标准选择合适的升温速率。

• 设定起始温度和终止温度。起始温度应低于样品的预期软化点（通常为室温或略高），终止温度应高于软化点（样品明显下垂或断裂）。确保温度范围覆盖样品从固态到粘弹态的完整转变过程。

形变监测与数据采集

• 在测试过程中，仪器持续监测样品的形变量。弯沉法通过位移传感器或光学测量系统，记录样品中心点在升温过程中的位移变化。当位移量达到某一预设值（如0.2mm或0.5mm）时，对应的温度即为软化点。

• 操作者应在数据采集过程中观察形变-温度曲线的实时变化，检查曲线是否存在异常的突变或平台。如果出现阶梯状跳跃，可能是样品移动或支撑点滑动所致，此时应停止测试并重新安装样品。

结果判定与数据处理

• 测试结束后，仪器软件自动生成形变-温度曲线，并标出软化点温度。操作者应核对曲线形状是否符合预期。对于均匀玻璃，曲线应在软化点附近呈现平滑的S形上升；如果曲线出现不规则波动，可能存在样品内部应力或测试过程中的干扰。

• 对同一样品进行重复测试（通常至少2-3次），计算平均值和标准偏差。偏差越小，说明测试重复性越好，数据可靠性越高。如果偏差较大，应检查样品制备的一致性、炉膛温度均匀性或安装方式是否正确。

炉膛的清洁与维护

• 玻璃在软化或熔融温度下可能释放碱金属氧化物或硼氧化物蒸气，在炉膛内壁冷凝或形成沉积物。定期检查炉膛内部是否有白色沉积物或污染物，用专用清洁工具或吸尘器清理，防止污染物影响温度分布或吸附在样品表面。

• 定期检查温度传感器的准确性，可在炉膛内放置标准热电偶进行比对校验。温度偏差是导致软化点测量误差的常见原因之一，建议按使用频率进行校准。

常见问题与应对

• 样品在测试中过早断裂：可能原因是样品内部有微裂纹、支撑点间距过大或加载力过大。检查样品的制备质量和安装状态，必要时减小样品长度或调整加载力。

• 曲线出现异常波动：可能由于炉膛温度波动、样品在支撑点上发生滑动、或炉膛内有气流扰动。检查温度控制稳定性和炉膛密封状态。

• 软化点与历史数据偏差较大：可能是升温速率发生了变化，或是样品尺寸测量不准确。检查测试条件记录，确认升温速率和样品尺寸与历史测试一致。

玻璃软化点仪的测量结果对样品制备的精度和温度控制的稳定性有较高的依赖性。规范化的样品制备、合理的升温速率和定期的炉膛清理，是保证测量数据准确和可重复的基础。通过严格控制每个操作环节，可以确保玻璃软化点仪持续可靠地输出有参考价值的测量数据。
