膨胀系数测试仪：材料热胀冷缩的精密量尺

　　固体材料在温度变化时会发生尺寸的伸长或收缩，这一现象称为热膨胀。线膨胀系数是衡量材料热膨胀特性的关键参数，对精密机械、电子封装、航空航天及高温工程等领域具有重要意义。两种热膨胀系数不匹配的材料结合在一起使用时，温度变化会产生热应力，严重时导致开裂、脱焊或密封失效。膨胀系数测试仪通过精确测量试样在受热过程中的长度变化，计算出材料的平均线膨胀系数和瞬时线膨胀系数，为材料选择、结构设计和热应力分析提供基础数据。本文将系统介绍膨胀系数测试仪的工作原理、试验方法及应用领域。


　　一、工作原理与系统构成

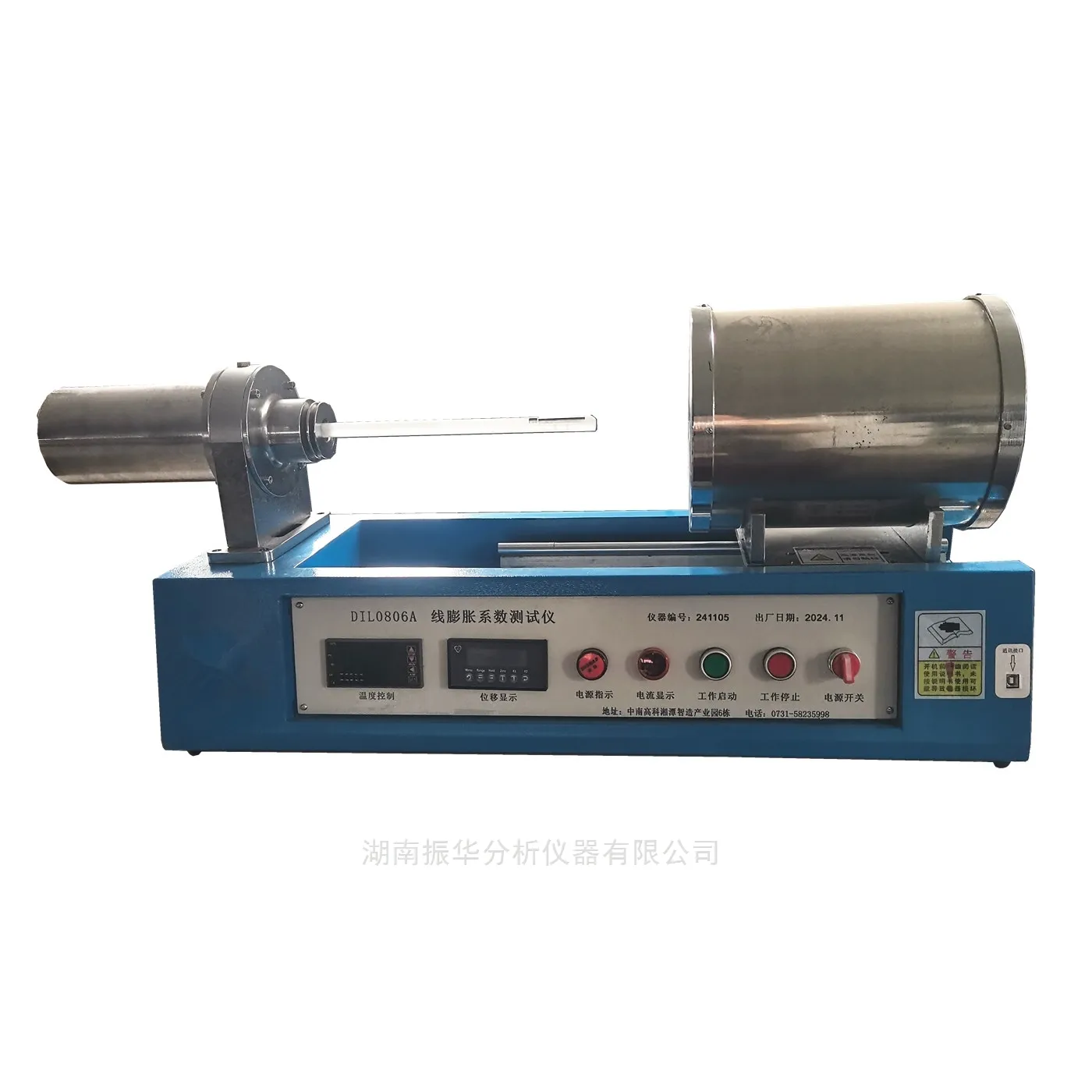

　　膨胀系数测试仪的核心是采用推杆法或光学法测量试样的长度变化。推杆法是常用的测量方式，将被测试样放置于石英或刚玉材质的样品管内，一端与固定挡板接触，另一端与传递位移的推杆接触。当炉体按设定的升温程序加热时，试样随温度升高而膨胀，推动推杆向外移动。推杆的位移量通过线性可变差动变压器或光栅传感器转换为电信号，经放大和数字化处理后得到长度变化数据。与此同时，安装在试样附近的热电偶连续测量温度值。软件将长度变化量和温度数据同步记录，计算出膨胀系数曲线。

　　设备的主要构成包括加热炉、位移测量系统、温度控制系统、样品架及数据采集处理软件。加热炉采用电阻丝加热，根据最高使用温度的不同分为低温炉、中温炉和高温炉，使用温度从室温以下至一千六百摄氏度甚至更高。炉管内可通入惰性气体或真空，防止试样在高温下氧化。位移传感器的分辨率决定了测量的最小可检测膨胀量，高精度型号可达十纳米级别。温度控制采用PID调节，升温速率可按标准要求设定，常见的升温速率为每分钟二至十摄氏度。

　　样品架和推杆的材料需具有良好的高温尺寸稳定性，常用的有熔融石英、高纯氧化铝和氧化锆。石英的热膨胀系数极低，可工作至一千一百摄氏度左右，超过此温度会软化。氧化铝可工作至一千六百摄氏度，但其自身热膨胀系数较高，测试结果需要进行系统修正。仪器的校准使用已知膨胀系数的标准物质，如高纯氧化铝、蓝宝石或铂金，在相同测试条件下测量标准物质的膨胀曲线，与标准数据比对后获得修正因子。

　　二、试验方法与数据处理

　　膨胀系数测试的试验流程包括试样制备、仪器设置、升温测试和数据分析。试样通常加工成圆柱形或方形柱状体，长度在十五至五十毫米之间，两端面应平行且光滑，以确保与推杆和挡板的接触为面接触而非点接触。试样的长度取决于材料类型和可用样品量，粉末状材料需要压制成型或使用特殊样品架。对于热膨胀各向异性的材料，如石墨、单晶或纤维增强复合材料，需要在不同方向分别取样测量。

　　测试开始前，将试样装入样品管，调整推杆的初始位置使其处于传感器的量程中点。设定升温速率、最高温度和保温时间后启动程序。系统自动记录长度变化和温度数据，生成膨胀曲线。原始数据包含了仪器系统和样品架自身的膨胀，需要通过空白测试（不放置试样的测试）或标准物质测试进行校正，消除系统误差。

　　数据处理的关键参数包括线膨胀率和线膨胀系数。平均线膨胀系数定义为温度区间内单位长度试样的平均膨胀量除以温度差，是常用的工程参数。瞬时线膨胀系数是膨胀曲线的斜率，反映了材料在特定温度下的膨胀速率，对于相变温度附近的热行为分析尤为重要。玻璃化转变温度、软化点和热膨胀异常点都可以从膨胀曲线的拐点处识别。测试报告应包含试样信息、测试条件、平均线膨胀系数曲线和特征温度点。

　　三、典型应用与注意事项

　　膨胀系数测试仪在多个行业和科研领域发挥重要作用。在金属材料领域，用于测量钢、铸铁、铜合金、铝合金、高温合金等的热膨胀特性，指导精密零件的公差设计和热装配工艺。在陶瓷和玻璃行业，用于测定陶瓷基板、电子封装陶瓷、光学玻璃、低膨胀微晶玻璃的热膨胀系数，确保与金属或半导体材料的匹配封装。在复合材料领域，用于碳纤维复合材料层压板在不同取向上的热膨胀行为分析。在电子行业，用于印制电路板基材、塑封料、导电胶等材料的膨胀系数测定，预防热循环失效。

　　使用膨胀系数测试仪时需注意几个问题。试样的热历史和内部应力会影响测量结果，对于经过冷加工的金属或淬火后的陶瓷，建议先进行退火处理以消除内应力。加热速率不宜过快，否则试样内外温差导致膨胀滞后，所测得的表观膨胀系数不真实。推杆与试样之间的接触力应在保证良好跟随性的前提下尽可能小，过大的接触力可能使软质试样产生压痕变形。对于在加热过程中会释放气体或发生化学反应的材料，应在真空中或惰性气氛中测试，并做好炉体和传感器的防护。

　　膨胀系数测试仪以微米甚至纳米级别的位移测量精度，揭示了材料随温度变化的尺寸响应规律。它为工程设计提供了热变形预测的基础数据，是材料科学、精密制造和电子封装领域中热分析工具。
